Allgemeine Informationen über Baluns und Mantelwellensperren

Balun

Ein Balun ist dazu da, um aus einem unsymmetrischen Koaxkabel, das von einem Sender kommt, ein symmetrisches Signal für einen symmetrischen Dipol zu erzeugen.

Mantelwellensperre

Eine Mantelwellensperre erzwingt gleiche Ströme zwischen dem Innen - und Außenleiters eines Koaxkabels. Man erreicht damit ein HF-mäßig "kaltes" Koaxkabel. Versucht man allerdings, mit einem im Transceiver eingebauten Antennentuner die Antenne "besser" anzupassen, entstehen Mantelwellen. Deshalb sollte man diese Zusatzanpassung nicht durchführen.

Einbau einer Mantelwellensperre

1.

Je nach verwendetem Balun an der Antenne empfiehlt es sich, diesen auszutauschen, um die Funktion der Symmetrierung und gleichzeitig die Mantelwellensperrenfunktion nutzen zu können.

2.

Bevor das Koaxkabel ins Haus geht und mit einer Stationsmasse verbunden wird, sollte eine Mantelwellensperre eingebaut werden. Nur so werden Breitbandstörungen und Mantelwellen optimal beseitigt.

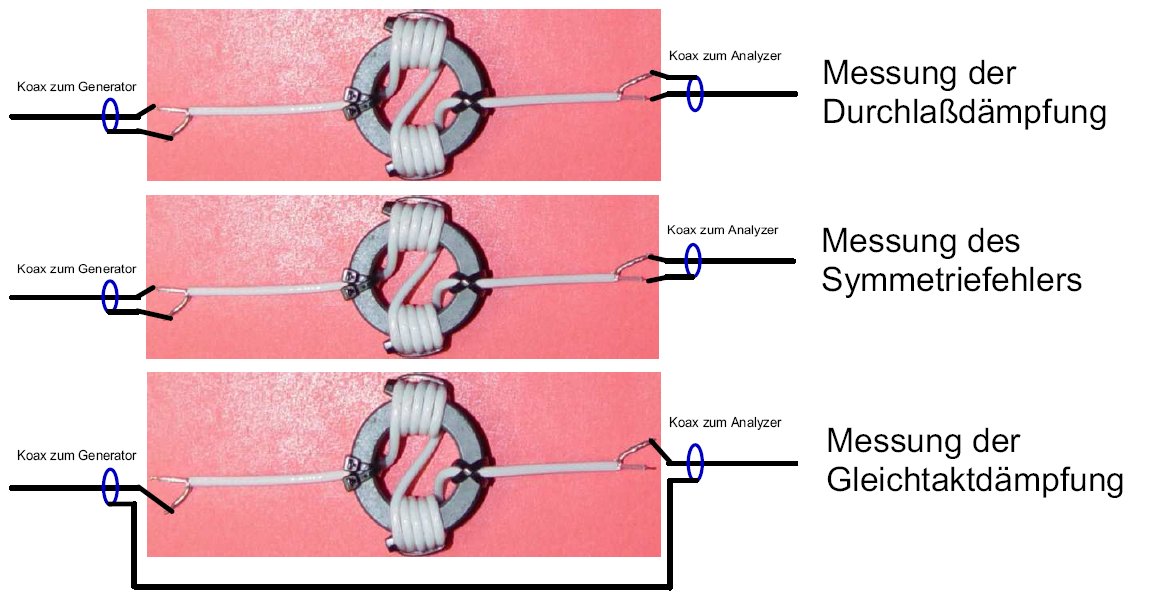

Mit einem Balun nach W1JR erreicht man sowohl optimale Symmetrierung wie auch optimale Mantelwellenunterdrückung. Da es immer wieder Diskussionen über die Meßtechnik gibt, hier einige Erläuterungen:

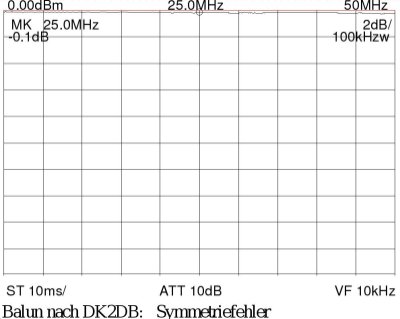

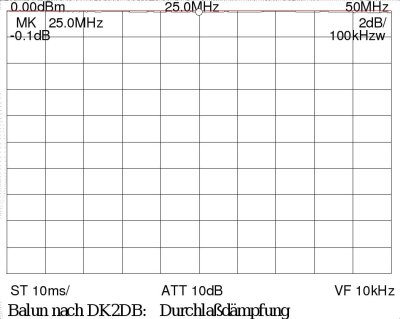

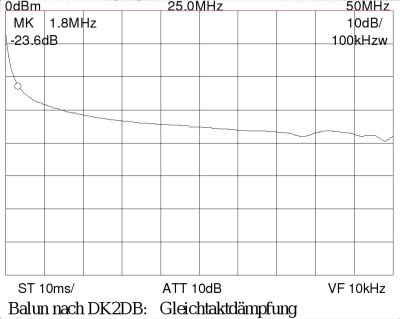

Aus den oben beschriebenen Messungen ergeben sich folgende Kennlinien.
