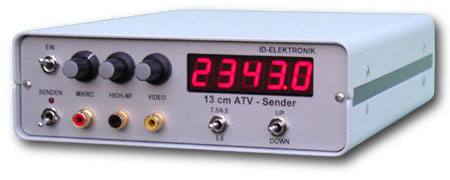

ATV Komplettsender

Die ATV-Sender sind komplett betriebsbereit und werden je nach Frequenzbereich mit den entsprechenden Baugruppen aufgebaut:



Frequenzbereich:

1240 - 1300

2320 - 2450

2500 - 2625

3400 - 3475

5650 - 5850

Baugruppen:

BBA 2.5

BBA 2.5

BBA 2.5

BBA 2.5

BBA 2.5

TX 23

TX 13 V1

TX 13 V2

TX 1,7

TX 1,4

PA 23-2

PA 13-1

- - - - -

2 facher

4 facher

Output:

2 W

1,5 W

0,15 W

0,2 W

0,2 W

Anzeige (z.B.):

1278,0

2343,0

10220

3400,0

5740,5

Preis:

nicht mehr lieferbar

nicht mehr lieferbar

nicht mehr lieferbar

nicht mehr lieferbar

nicht mehr lieferbar

gemeinsam für alle Sender gilt:

Spannungsversorgung: 12 - 15 V DC

Anschlüsse:
HF Out: N Buchse
VIDEO-In: Cinch
NF-In: Cinch
Versorgung: 4 pol-DIN

Eingebaut in ein Aluminiumgehäuse 225 x 175 x 55 mm
(10GHz Version 175 x 175 x 55 mm)

Lieferung incl. Spannungsversorgungskabel und Dokumentation

( . . . . . andere Versionen auf Anfrage)
